Dateispezifikationen für mvwizr
datei-spezifikationen.RmdEinleitung
Das vorliegende R-Paket mvwizr setzt Eingabedateien (für die
einlesen_*() Funktionen) resp. Dataframes (Funktionen für
Berechnungen und Visualisierungen) mit spezifizierter Struktur voraus.
Im Grundsatz überprüft mvwizr nicht die genaue Struktur einer jeden
Eingabe, sondern prüft das Vorhandensein bestimmter relevanter Elemente
(v.a. Spaltennamen) und führt einige Tests durch um Daten zu validieren.
Im Folgenden werden Eingaben mit den geforderten Strukturen beschrieben.
Beispieldaten sind ebenfalls im Paket enthalten und referenziert.
The Big Picture

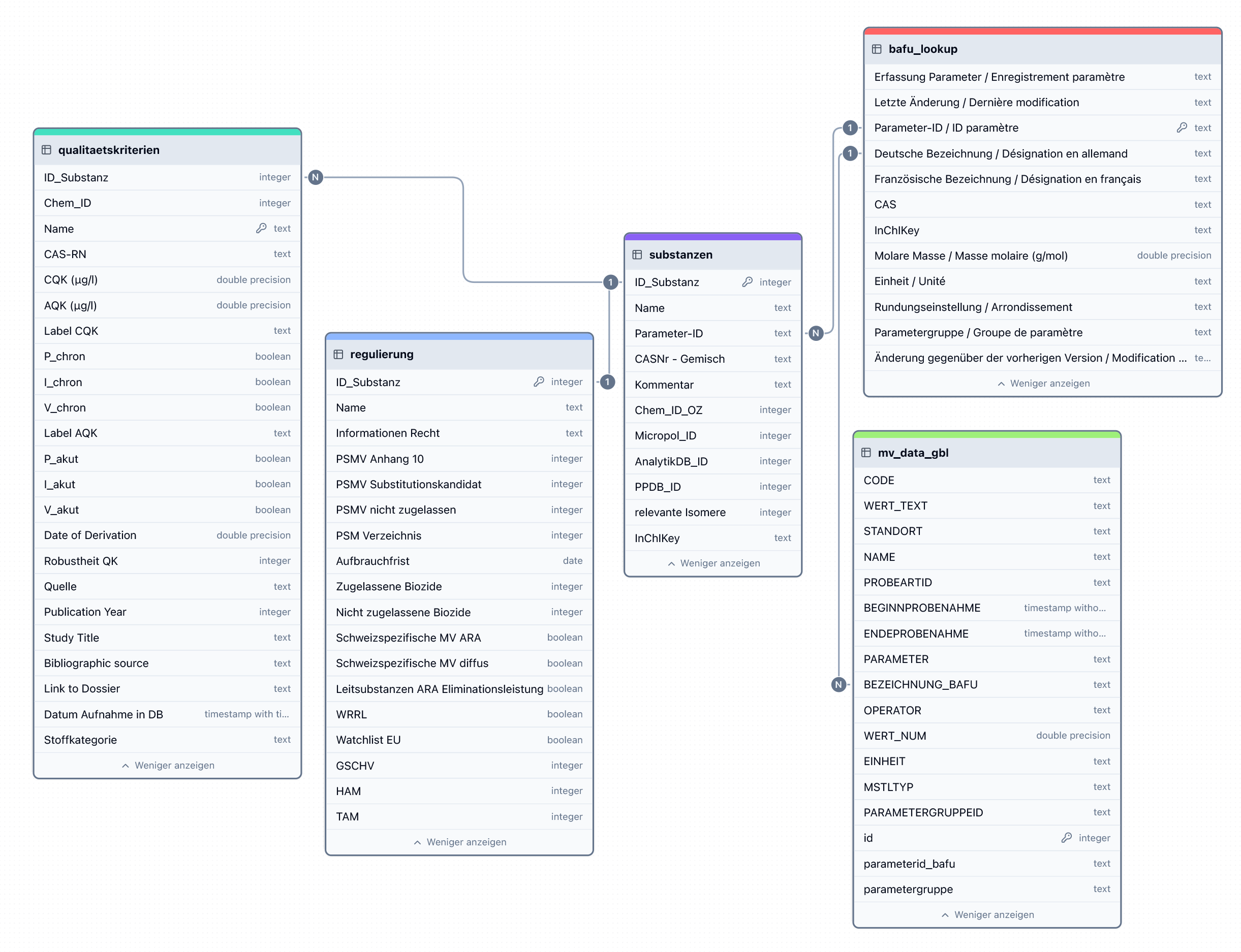

Die verschiedenen hier benutzten Tabellen stehen in einer Beziehung zueinander, wobei die Regulierungsdaten und Qualitätskriterien nur über die VSA Substanz_ID zugänglich sind:
Mikroverunreinigungsdaten (Messdaten)
MV-Daten GBL Kt. Bern
Die MV-Daten des GBL Kt. Bern sind kommagetrennte Textdaten, bei denen jede Zeile ein Messwert darstellt. Die folgenden Spalten müssen (mindestens) in den Daten enthalten sein. Dabei sind auch erwartete R-Datentypen und Formate angegeben:
| Variable | Beschreibung | Formatierung |
|---|---|---|
| CODE | Stationscode | character |
| STANDORT | Standort Station | character |
| NAME | Name des Gewässers | character |
| PROBEARTID | Art der Probe: Stichprobe (S), Mischprobe (SaP) oder berechnete Mischprobe (bSaP) | character |
| BEGINNPROBENAHME | Beginn der Probenahme |
datetime (DD/MM/YYYY hh:mm:ss) |
| ENDEPROBENAHME | Bei Mischproben Ende der Probenahme. Bei Stichproben leer. |
datetime (DD/MM/YYYY hh:mm:ss) |
| PARAMETERID_BAFU | BAFU-Schlüssel für Substanz. Wird verwendet um Daten mit der VSA
ID_Substanz zu verknüpfen. |
character |
| BEZEICHNUNG_BAFU | Deutsche Parameter-Bezeichnung des BAFU. Wird von Plotfunktionen verwendet für Beschriftungen. | character |
| OPERATOR | Falls “<”, liegt der Messwert unter der Bestimmungsgrenze und die
Bestimmungsgrenze wird im Feld WERT_NUM angegeben. |
character |
| EINHEIT | Einheit des Messwertes in “ng/l” oder “pg/l” | character |
| WERT_NUM | Messwert oder berechneter Wert | numeric |
| MSTLTYP | Messstellentyp | character |
| PARAMETERGRUPPEID | Parametergruppencode des GBL | integer |
| PARAMETERGRUPPE | Bezeichnung der Parametergruppe des GBL | character |
Beispieldaten finden sich im Paket:
mv_beispiele <- c("Daten_Urtenentxt.txt", "Daten_Balmoosbach.txt", "Daten_Chruemlisbachxt.txt", "Stichproben_Sensetal.txt", "Daten_Balmoosbach_bsp_berechnet.txt")
system.file("extdata", mv_beispiele, package = "mvwizr")NAWA_MV-Daten
mvwizr kann auch NAWA-MV-Daten einlesen - entweder mit
einlesen_nawa() für einzelne Dateien (oder Dataframes im
NAWA-MV-Format) oder mit batch_einlesen_nawa() für mehrere
Dateien. Die NAWA-MV-Dateien liegen in der Regel im Format
csv (mit Trennzeichen getrennt) oder xlsx
(Excel) vor. Die Struktur ist dabei vorgegeben (definiert durch das
BAFU), wobei die Spaltennamen auf Deutsch oder Französisch angegeben
sein können. Dabei müssen mindestens die folgenden Variablen vorhanden
seine:
| Variable | Beschreibung | Formatierung |
|---|---|---|
| Messsstelle ID | Stationscode (entspricht CODE bei GBL-Daten) |
character |
| Messstelle Name | Standort Station (entspricht STANDORT bei
GBL-Daten) |
character |
| Probenahme Ort | Name des Gewässers/Ort (entspricht NAME bei
GBL-Daten) |
character |
| Probenahme Art | Art der Probe: Sammelprobe (muss “sammelprobe” oder “composite”
enthalten; wird zu SaP - siehe PROBEARTID bei GBL-FOrmat),
Stichprobe (muss “stichprobe” oder “ponctuel” enthalten; wird zu S).
Achtung: Unterstützt momentan keine Unterscheidung zwischen echten
Sammelproben und berechneten Sammelproben! |
character |
| NAWA Probenahme Beginn (Datum und Uhrzeit) | Beginn der Probenahme (entspricht BEGINNPROBENAHMEbei
GBL-Daten). |
datetime (DD.MM.YYYY hh:mm:ss) |
| NAWA Probenahme Ende (Datum und Uhrzeit) | Bei Mischproben Ende der Probenahme. Bei Stichproben leer
(entspricht ENDEPROBENAHME bei GBL-Daten). |
datetime (DD.MM.YYYY hh:mm:ss) |
| Parameter | Spaltenname auf Deutsch oder Französisch. Enthält entweder BAFU-Parameter-ID (Schlüssel) oder die Deutsche Bezeichnung oder die Französische Bezeichnung. | character |
| Messwert | Messwert (wird zu WERT_NUM umgewandelt). Falls <BG,
dann markiert mit “<” oder 0 gesetzt. |
numeric |
| Bestimmungsgrenze | Bestimmungsgrenze - immer angegeben. | |
| Einheit | Einheit des Messwertes in pg/l, ng/l, µg/l oder mg/l |
Parameter, Heuristik und Manifest
Obwohl das NAWA-MV-Format klar definiert ist, sind die NAWA-MV-Dateien oft nicht in einem ideal maschinenlesbaren Format. Insbesondere die folgenden Punkte verkomplizieren das Einlesen:
- Header: In NAWA-MV-Excel-Dateien gibt es einen Header, der Infos zur Datenlieferung enthält. Dieser steht vor den eigentlichen Tabellendaten, ist aber nicht unbedingt immer gleich lang.
- Sprache der Datei/Spalten: Die NAWA-MV-Definition sieht vor, dass die Spaltennamen sowohl auf Deutsch als auch Französisch geschrieben sein können.
- Parameter-Spalte: Obwohl ein Schlüssel für die Identifizierung aller MV existiert (die BAFU-Parameter-ID, die keine Sonderzeichen enthält, sonst aber sehr ähnlich wie der Substanzname ist), kann die Parameter-Spalte entweder diesen Schlüssel, die Deutsche Bezeichnung oder die Französische Bezeichnung enthalten - wobei unglücklicherweise nicht klar ist, um welche Art es sich handelt.
- Trennzeichen: Bei Text-Dateien können unterschiedliche Trennzeichen verwendet werden.
- Encoding: Bei Text-Dateien können unterschiedliche Encodings verwendet werden. Vor allem ältere Datenbanken exportieren standardmässig nicht als UTF-8.
Alle diese Parameter können beim Einlesen mit der Funktion
einlesen_nawa angegeben werden. Falls sie nicht oder
unvollständig angegeben werden, so versucht die Funktion mittels
Heuristik die korrekten Funktionsargumente zu “erraten”.
Für das Batch-Einlesen mehrerer NAWA-MV-Dateien kann die Funktion
batch_einlesen_nawa verwendet werden. Diese akzeptiert
optional auch eine sogenannte Manifest-Datei, die die Konfiguration (der
oben genannten Einstellungen) für jede Input-Datei aufführt. Eine
Vorlage dieser Datei kann mit
schreibe_nawa_import_manifest_template in eine Excel-Datei
geschrieben werden.
Regulierungen und Zulassungen
Hierbei handelt es sich um die Tabelle
anf_Substanz_recht.xlsx des VSA, welche Informationen zum
Regulierungs- und Zulassungsstatus verschiedener Mikroverunreinigungen
auflistet (zum Zeitpunkt/Jahr der Erstellung der Tabelle - in diesem
Fall 2024).
Die folgenden Spalten müssen (mindestens) in der Tabelle enthalten sein:
| Variable | Beschreibung | Formatierung |
|---|---|---|
| ID_Substanz | VSA-ID | integer |
| Name | Stoffbezeichnung des VSA | character |
| Informationen Recht | Zeichenkette mit codierten Regulierungsinformationen | character |
| GSCHV | Gibt an, ob und wie die Substanz in der GSCHV reguliert ist. 1 = Spezifischer Wert in Anh. 2; 2 = allgemeiner Grenzwert von 0.1 µg/l | integer |
Legende zu den Informationen Recht:
| ID_Recht | Rechtsordnung | Kürzel | Kommentar |
|---|---|---|---|
| 1 | PSMV Anhang 1 | P | Pflanzenschutzmittel zugelassen im aktuellen Jahr in Verordnung und Verzeichnis |
| 2 | PSMV Anhang 10 | Zu überprüfende Pflanzenschutzmittel | |
| 3 | PSMV Substitutionskandidat | Anhang 1 Abschnitt E - Substitutionskandidaten | |
| 4 | PSMV nicht zugelassen | PX | Pflanzenschutzmittel Wirkstoffe im akutellen Jahr nicht zugelassen weder Verordung noch Verzeichnis |
| 5 | Zugelassene Biozide | B | Biozide mit einem Gesuch zur Zulassung |
| 6 | Biozide non-inclusions | BX | Biozide die nicht zugelassen wurden |
| 7 | Schweizspezifische MV ARA | Liste von C. Götz | |
| 8 | Schweizspezifische MV diffus | Liste aus diffusem Projekt | |
| 9 | Leitsubstanzen ARA Eliminationseistung | ARA | Leitsubstanzen für die Überprüfung der Eliminationsleistung von ARA |
| 10 | WRRL | WRRL | Stoffe is in der Wasserrahmenrichtlinie als Prioritär eingestuft |
| 11 | neue Priortäre Stoffe WRRL | Liste neuer Prioritärer Stoffe der EU (Stand 2015) | |
| 12 | Watchlist EU | WL.EU | Stoff ist auf der Watchlist der EU |
| 14 | GSCHV | GSchV | Anhang 2 GSchV mit subst. spezifischer, ökotox. begründeter num. Anf für anhaltende Belastung in Gew. die nicht TW dienen |
| 15 | Arzneimittel | HA | Human Arzneimittel gemäss Liste der Swissmedic |
| 16 | Tierarzneimittel | TA | Tierarzneimittel gemäss Liste der vetpham |
| 17 | PSM in Verzeichnis aber nicht Verordnung | PX* | Pflanzenschutzmittel zugelassen im aktuellen Jahr nicht in Verordnung aber im Verzeichnis |
| 18 | PSM in Verordnung aber nicht Verzeichnis | PX° | Pflanzenschutzmittel zugelassen im aktuellen Jahr in Verordnung aber kein zugelassenes Produkt im Verzeichnis |
Eine Kopie dieser Tabelle befindet sich im Paket:
system.file("extdata", "anf_Substanz_recht.xlsx", package = "mvwizr")Qualitätskriterien
Hierbei handelt es sich um Qualitätskriterien des VSA zu Mikroverunreinigungen. Die folgenden Spalten müssen (mindestens) in der Tabelle enthalten sein:
| Variable | Beschreibung | Formatierung |
|---|---|---|
| ID_Substanz | VSA-ID | integer |
| CQK (µg/l) | Chronisches Qualitätskriterium | numeric |
| AQK (µg/l) | Akutes Qualitätskriterium | numeric |
| P_chron | Gibt an, ob CQK zu berücksichtigen für Mischtoxizität bei Pflanzen | integer |
| I_chron | Gibt an, ob CQK zu berücksichtigen für Mischtoxizität bei Invertebraten | integer |
| V_chron | Gibt an, ob CQK zu berücksichtigen für Mischtoxizität bei Vertebraten | integer |
| P_akut | Gibt an, ob AQK zu berücksichtigen für Mischtoxizität bei Pflanzen | integer |
| I_akut | Gibt an, ob AQK zu berücksichtigen für Mischtoxizität bei Invertebraten | integer |
| V_akut | Gibt an, ob AQK zu berücksichtigen für Mischtoxizität bei Vertebraten | integer |
| Robustheit QK | Robustheit des QK. Wert 1-3, wobei QK mit einem Wert von 3 nicht verwendet werden | integer |
Eine Kopie dieser Tabelle befindet sich im Paket:
system.file("extdata", "Dat_Qual_kriterien.xlsx", package = "mvwizr")VSA-ID Lookup
Hierbei handelt es sich um eine Tabelle mit deren Hilfe die Parameter-ID des BAFU mit der Substanz_ID des VSA verknüpft werden kann. Die folgenden Spalten müssen (mindestens) in der Tabelle enthalten sein:
| Variable | Beschreibung | Formatierung |
|---|---|---|
| ID_Substanz | VSA-ID | integer |
| Parameter-ID | BAFU Parameter-ID | character |
Eine Kopie dieser Tabelle befindet sich im Paket:
system.file("extdata", "Tab_Substanzen.xlsx", package = "mvwizr")BAFU Datenaustausch Lookup
Hierbei handelt es sich um eine Tabelle des BAFU um Deutsche und Französische Bezeichnungen für die Stoffe mit dem BAFU-Parameter-ID Schlüssel (Bezeichnung ohne Sonderzeichen) abzugleichen. Die folgenden Spalten müssen (mindestens) in der Tabelle enthalten sein:
| Variable | Beschreibung | Formatierung |
|---|---|---|
| Parameter-ID / ID paramètre | BAFU Parameter-ID | character |
| Deutsche Bezeichnung / Désignation en allemand | Deutsche Bezeichnung | character |
| Französische Bezeichnung / Désignation en français | Französische Bezeichnung | character |
Eine Kopie dieser Tabelle befindet sich im Paket:
system.file("extdata", "BAFU_Liste_Parameter_Bezeichnungen_Datenaustausch.xlsx", package = "mvwizr")
