Beispielgrafiken

Im Folgenden werden einige Beispielgrafiken, die mit mvwizr produziert wurden, gezeigt. Es handelt sich dabei nur um eine Auswahl.

Verlaufsgrafiken für Mischproben

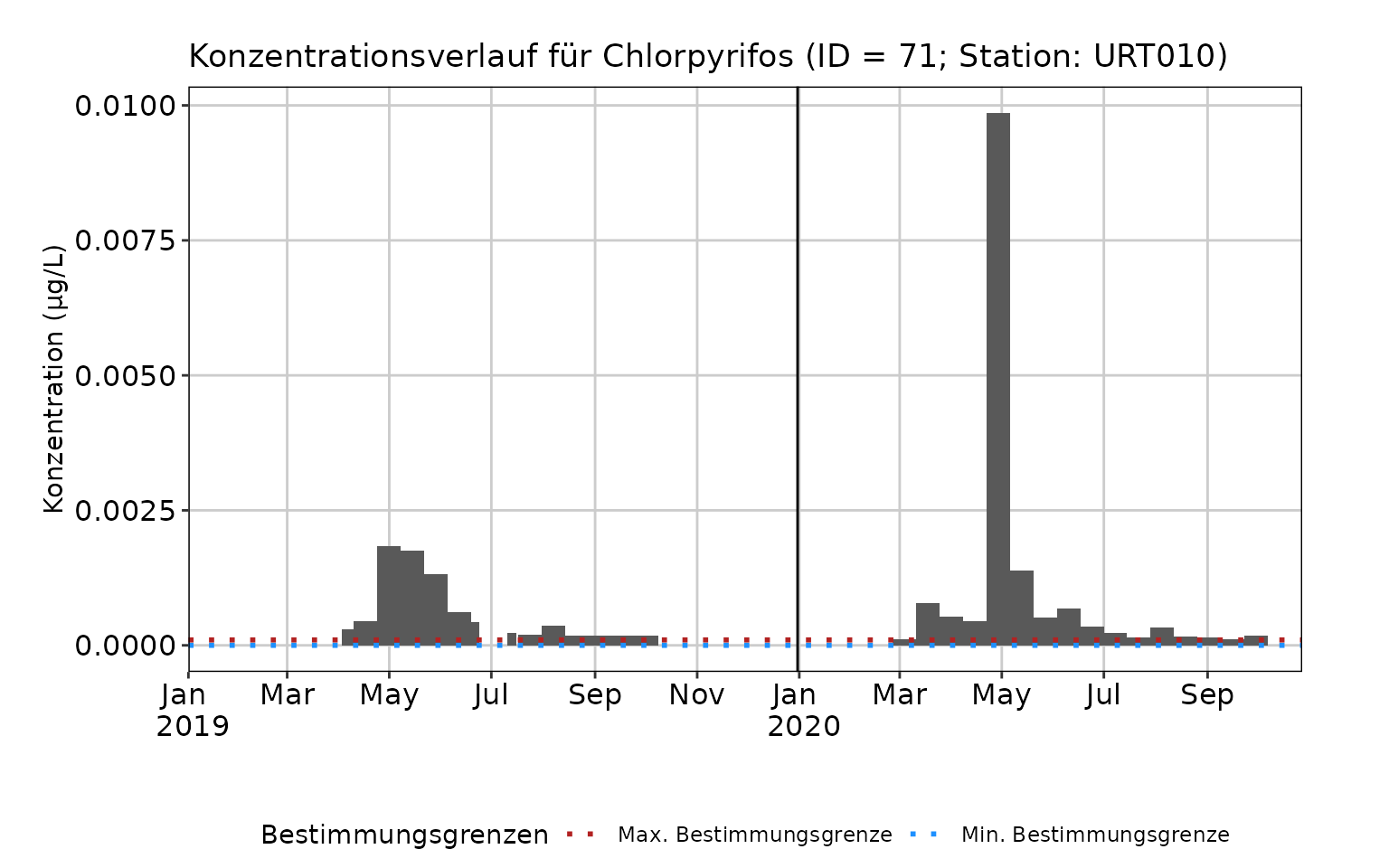

Wir können den Verlauf für einzelne Substanzen für einzelne Stationen inklusive der minimalen und maximalen Bestimmungsgrenzen (falls vorhanden) plotten. Dafür gibt es verschiedene Darstellungsarten; z.B. mittels Barplot:

plot_misch_verlauf(mvdaten_beispiel_mvwizr, regulierungen_mvwizr, stationscode = "URT010", plot_typ = "barplot", id_substanz = 71)
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

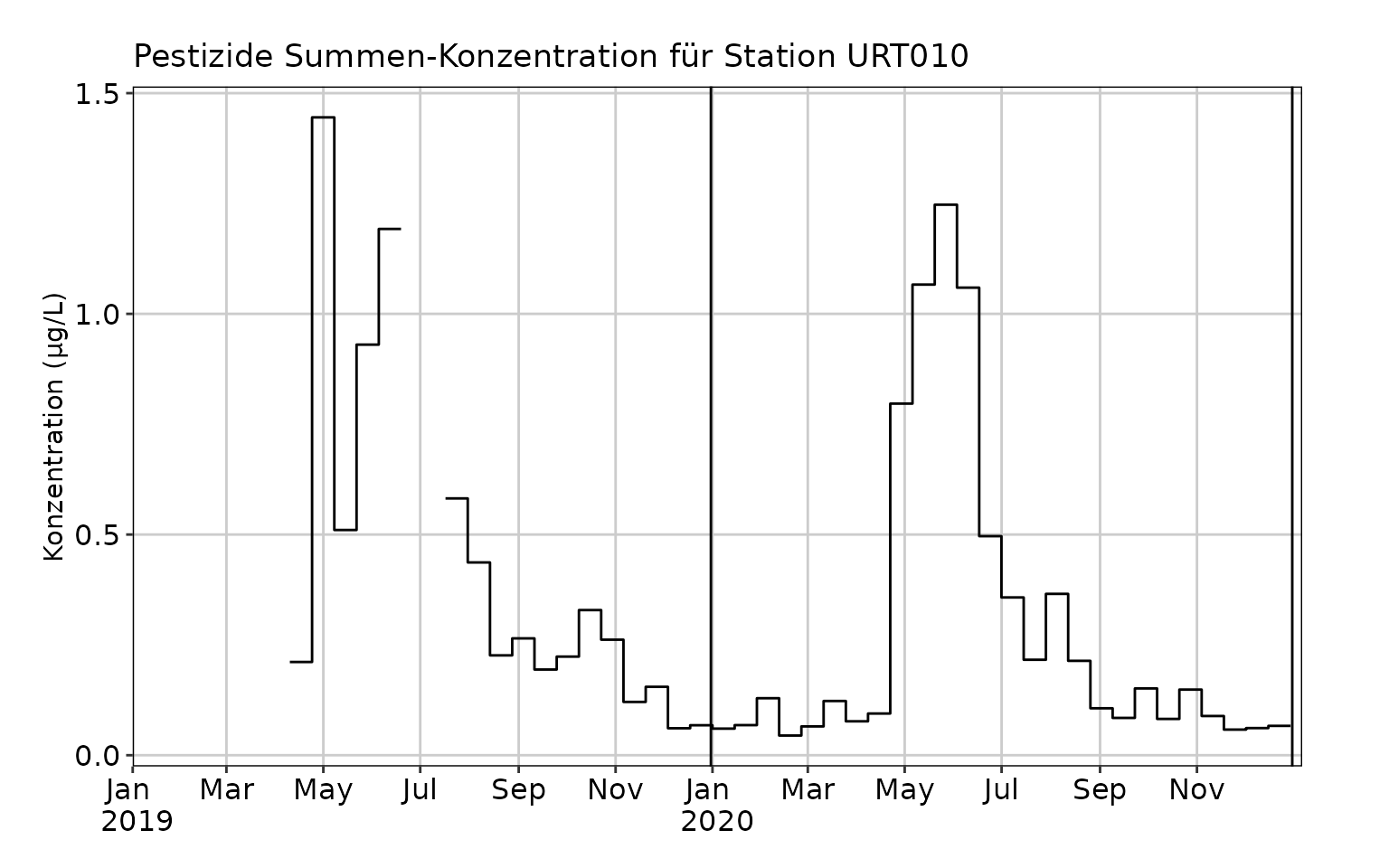

Andererseits ist auch die Darstellung von Summen möglich (z.B. aller Pestizide hier). Falls dafür der “Treppen”-Plot ausgewählt wird, muss sichergestellt werden, dass es keine überlappenden Intervalle gibt, da eine Visualisierung mit Linien sonst nicht möglich ist:

plot_misch_verlauf(mvdaten_beispiel_mvwizr, regulierungen_mvwizr, stationscode = "URT010", plot_typ = "treppen", zulassungstyp = "[BP]")
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

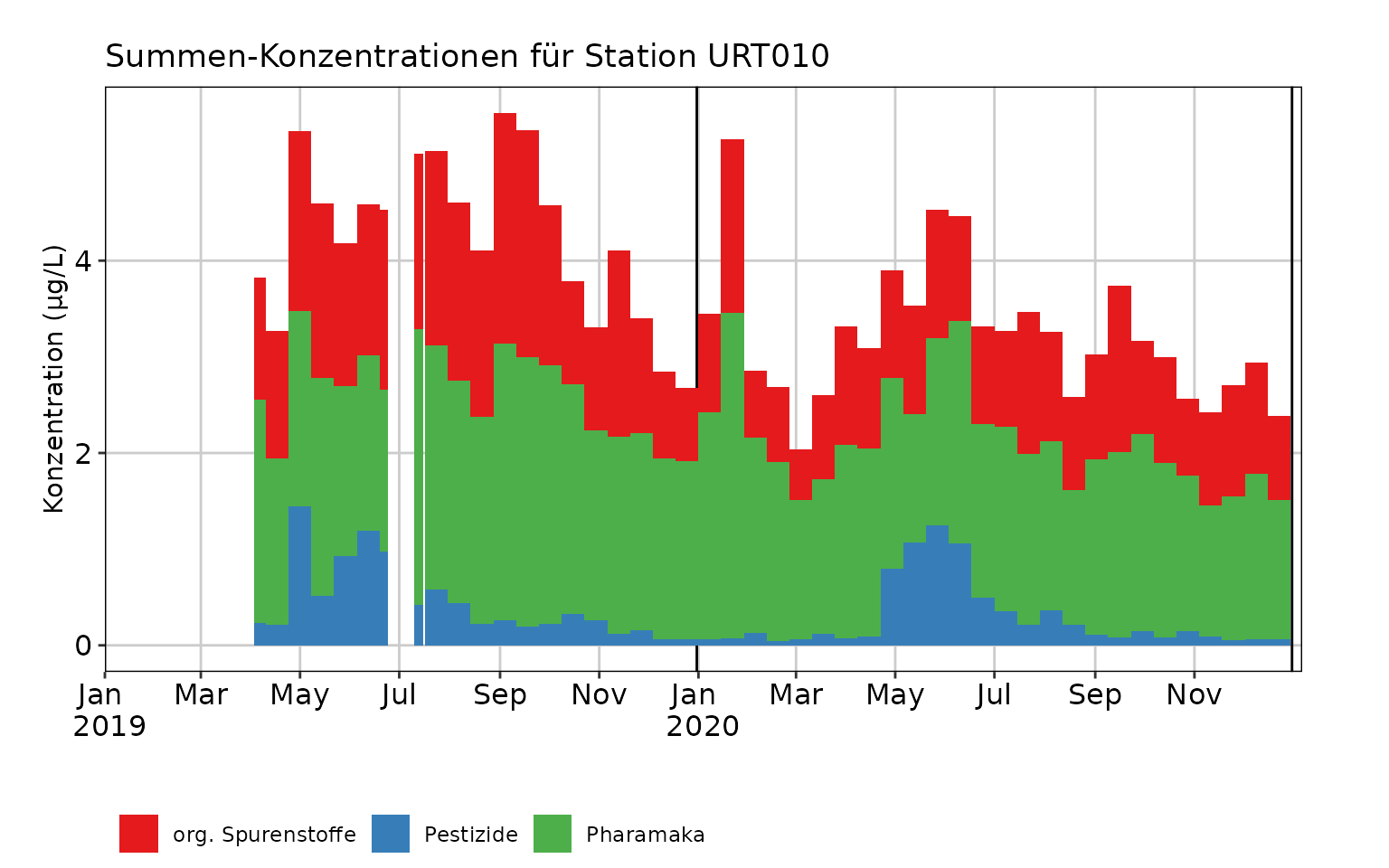

Bei der Summendarstellung mit Barplots kann schliesslich auch die Verteilung pro (arbiträrer) Kategorie gezeigt werden, wobei der Name der Variable für die Kategorie angegeben werden muss (hier “PARAMETERGRUPPE”):

plot_misch_verlauf(mvdaten_beispiel_mvwizr, regulierungen_mvwizr, "URT010", plot_typ = "barplot_gruppen",
                   zulassungstyp = "Alle", plot_parametergruppe = "PARAMETERGRUPPE")
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

Überschreitungsgrafiken

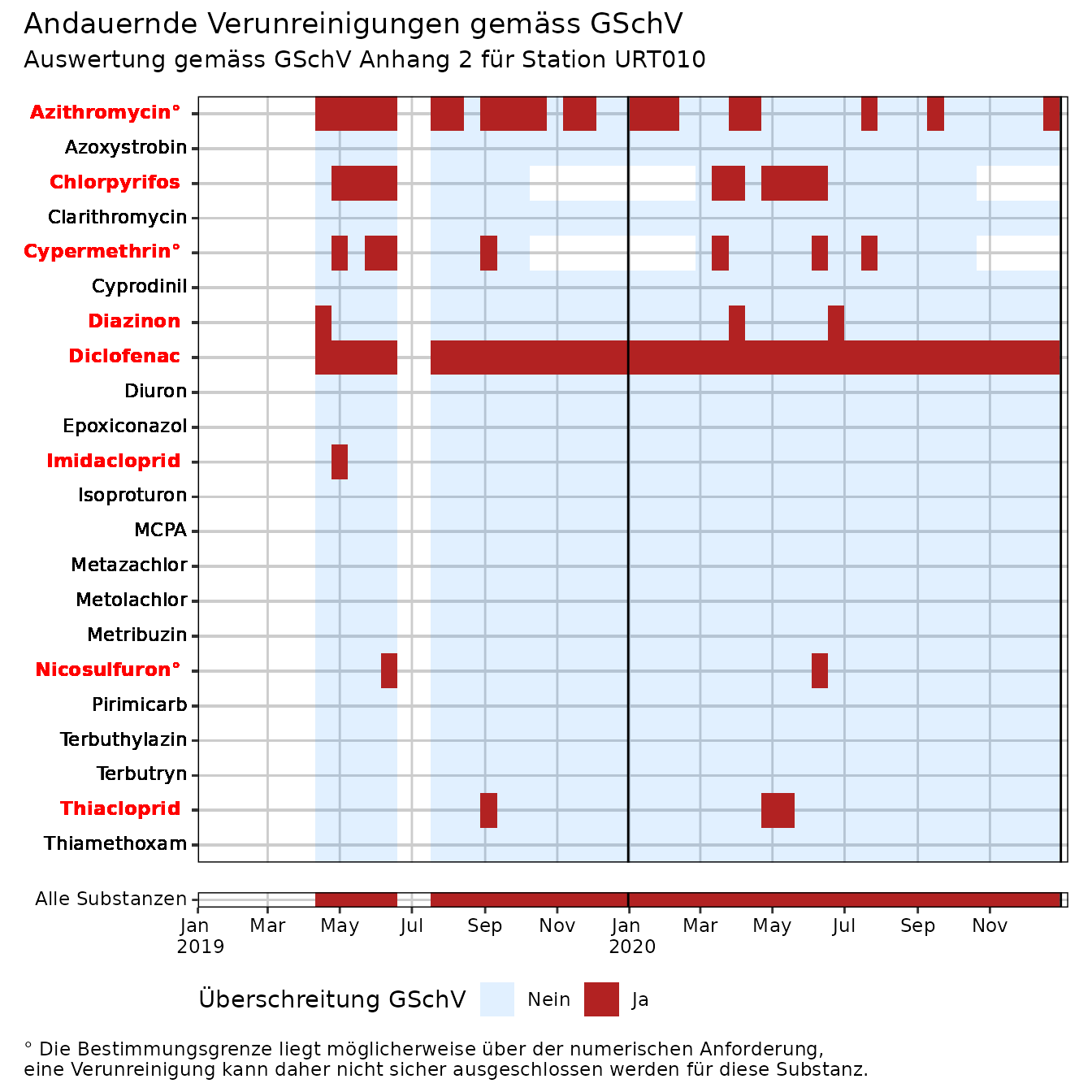

mvwizr bietet auch verschiedene Grafiken an, um (kurzzeitige oder andauernde) Überschreitungen der GSchV-Grenzwerte zu visualisieren. Im folgenden Beispiel werden andauernde Überschreitungen pro Substanz (d.h. Probendauer >= 10 Tage) für die Station “URT010” in den Jahren 2019 bis 2020 ausgewertet.

plot_misch_ue(rq_ue_beispiel_mvwizr, stationscode = "URT010", plot_typ = "andauernd", jahr = c(2019, 2020))
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

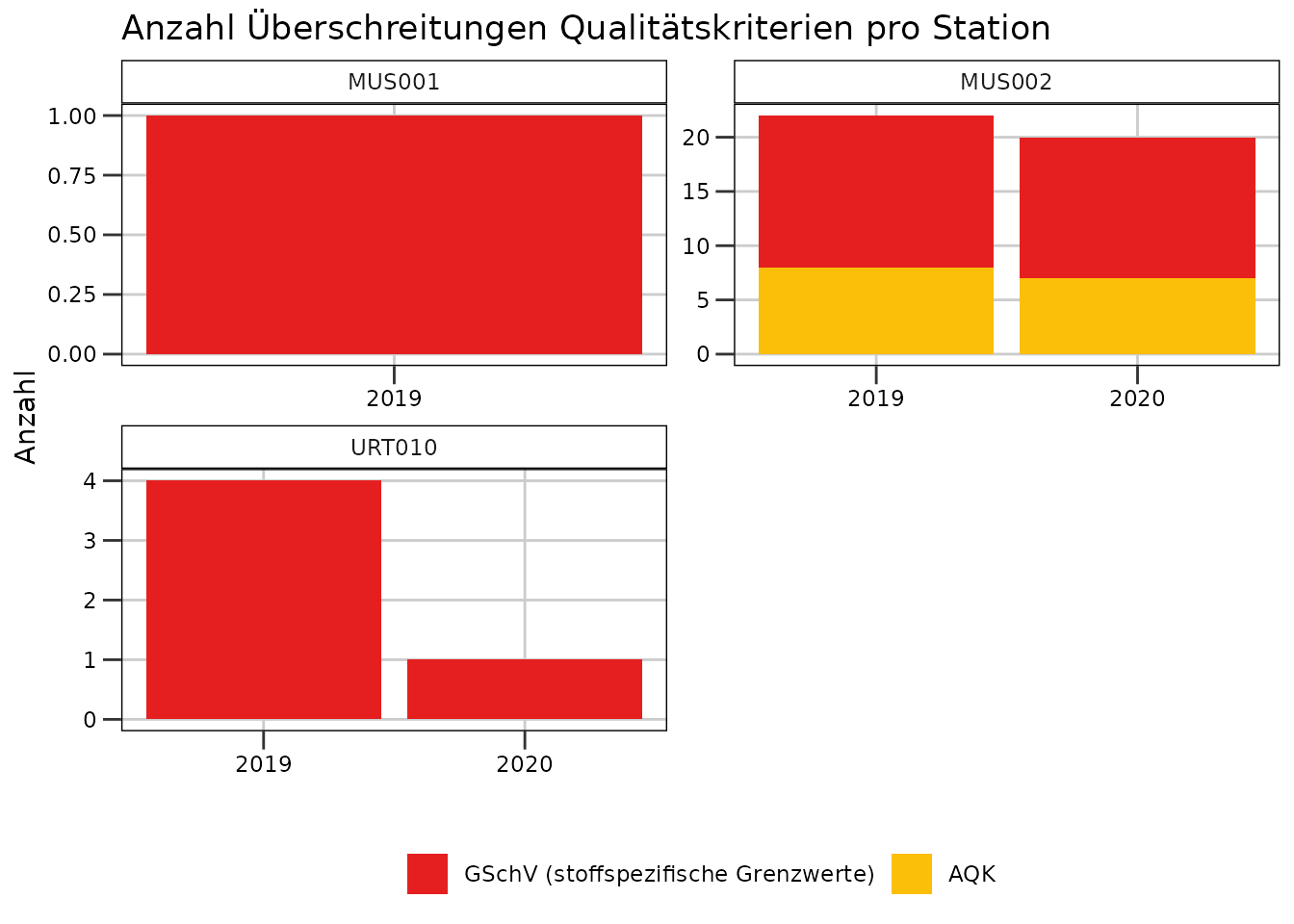

Auch summierte Grafiken (ohne Aufschlüsselung nach Substanz) sind möglich; im Folgenden eine Zeitreihe für die Überschreitung von akuten Qualitätskriterien:

plot_misch_ue_qk(rq_ue_beispiel_mvwizr, qk = "akut", detailliert = FALSE)
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

Ökotoxgrafiken

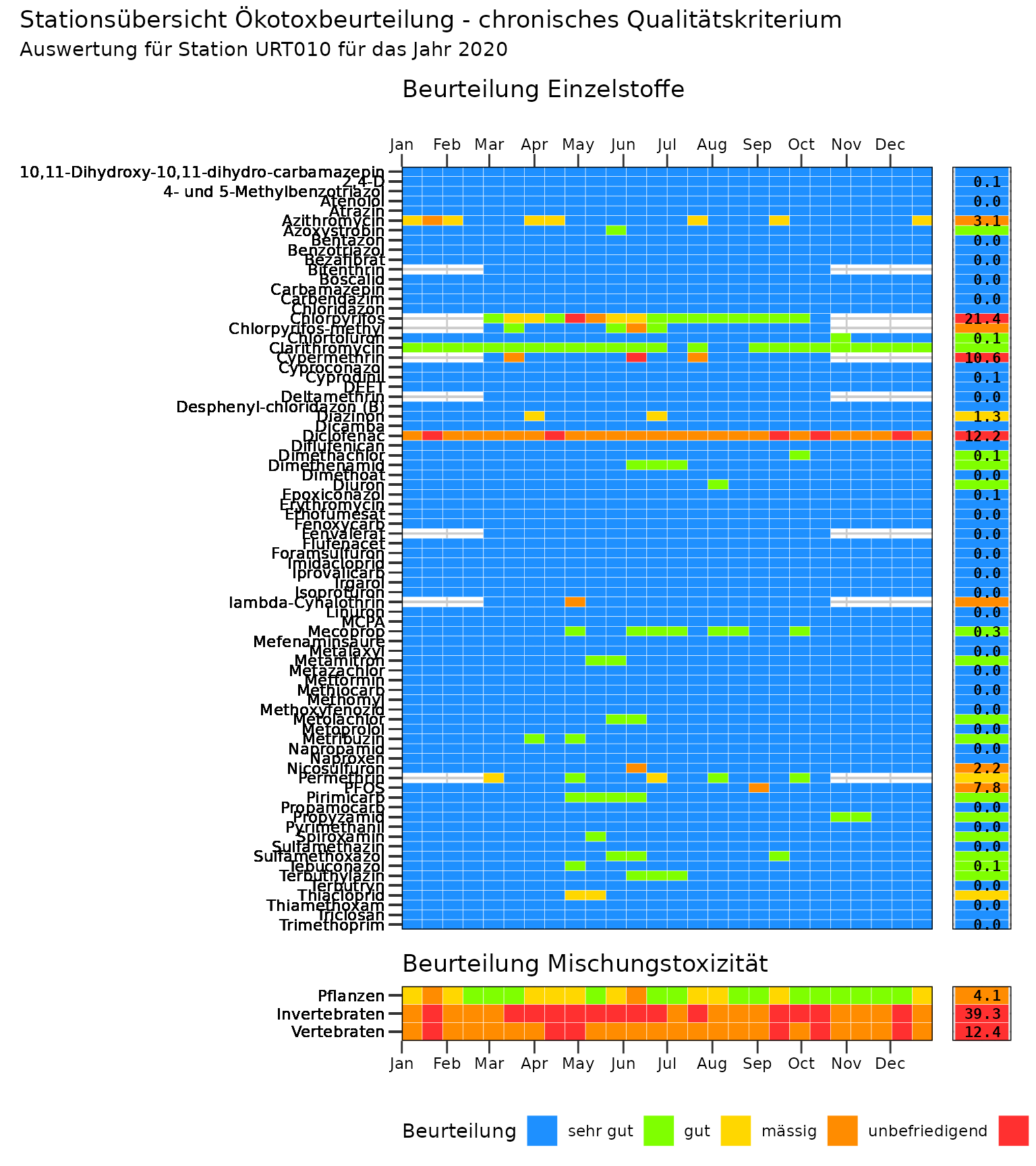

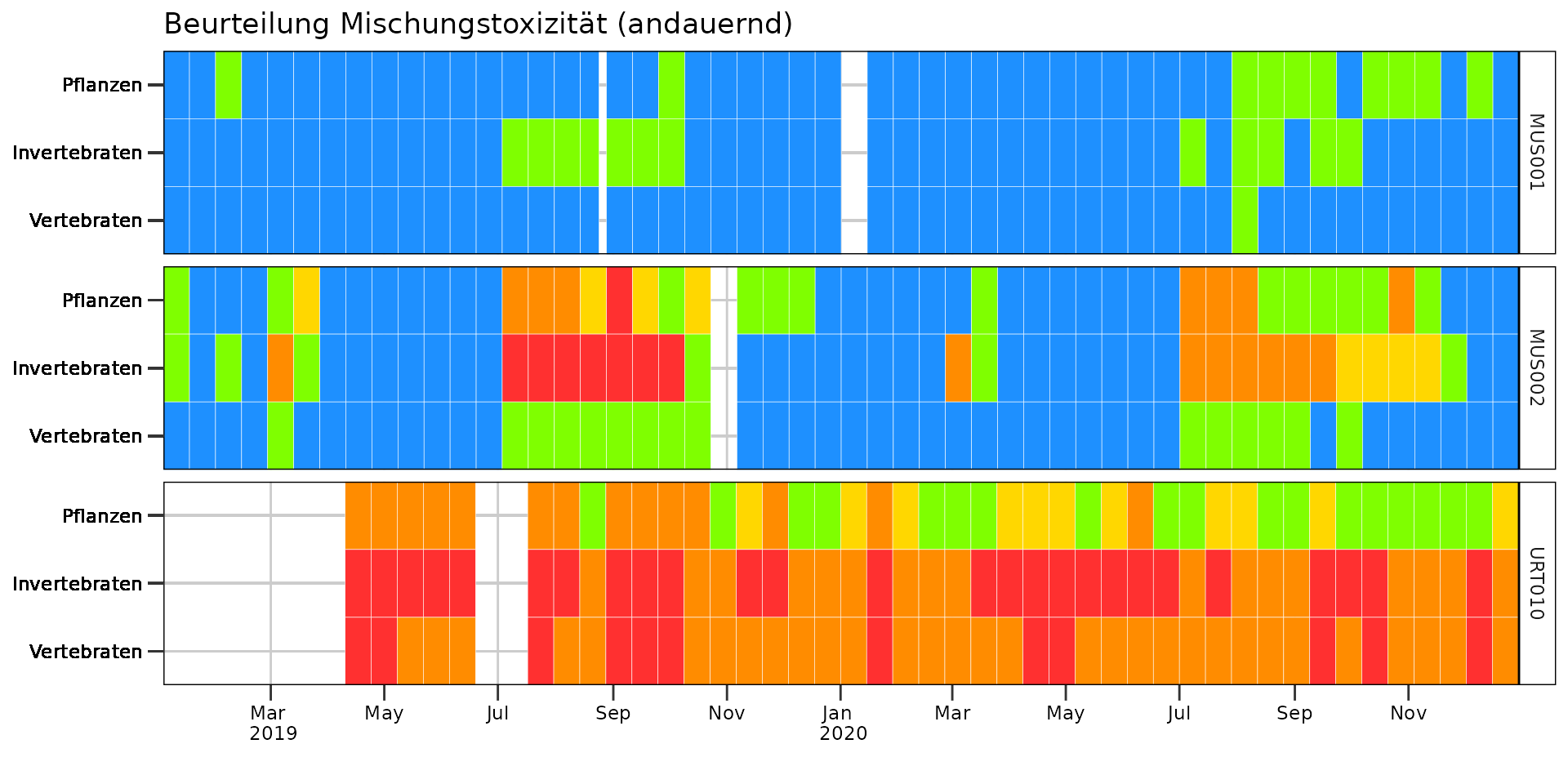

Die Ökotoxgrafiken zeigen Einzel- und Mischungstoxizitäten auf und werden für die Beurteilung gemäss MSK benötigt. Im folgenden Beispiel ist die Stationsübersicht Ökotoxikologie für andauernde Belastungen abgebildet.

plot_misch_oekotox_uebersicht(rq_ue_beispiel_mvwizr, stationscode = "URT010", jahr = 2020)
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

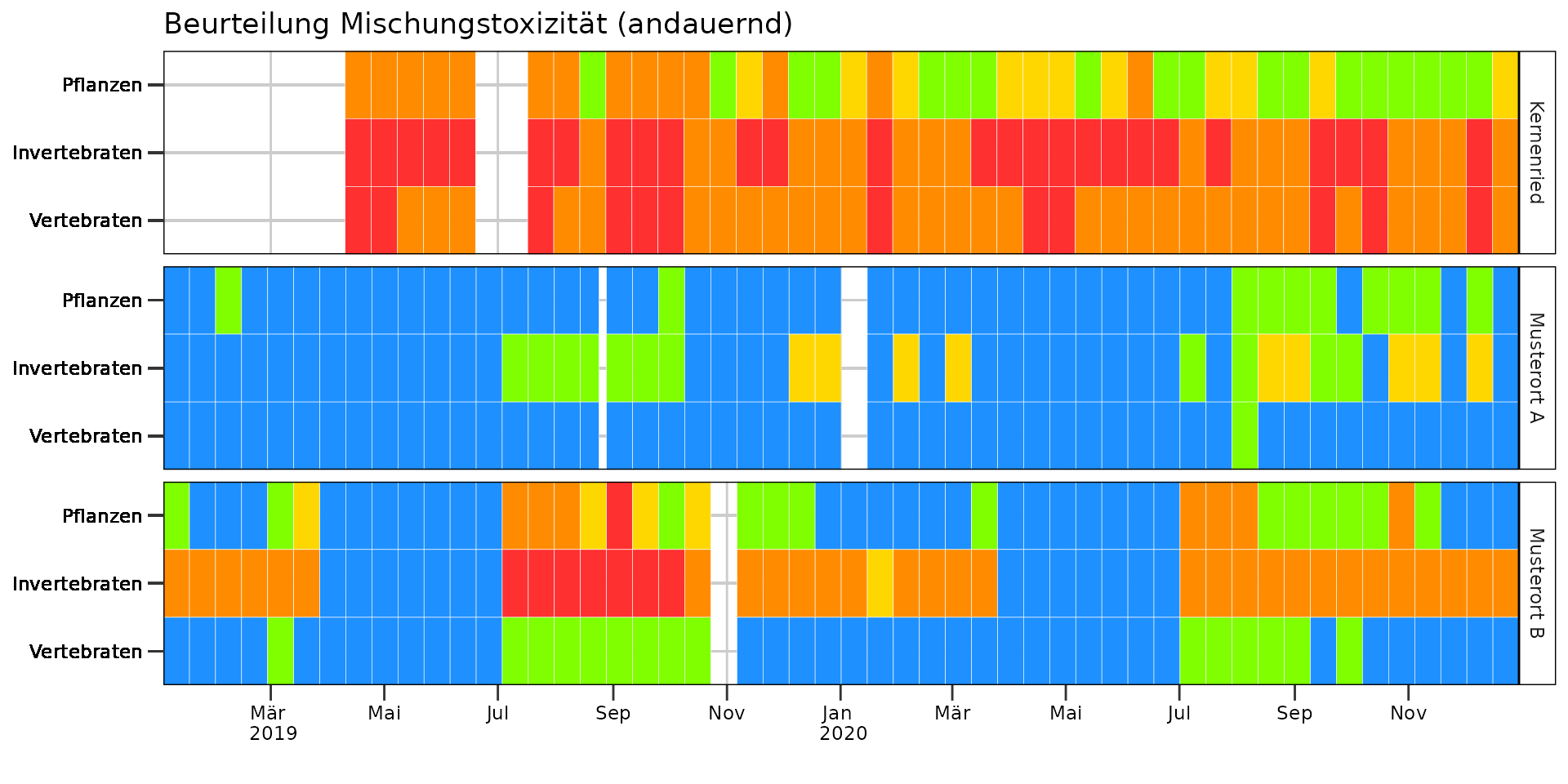

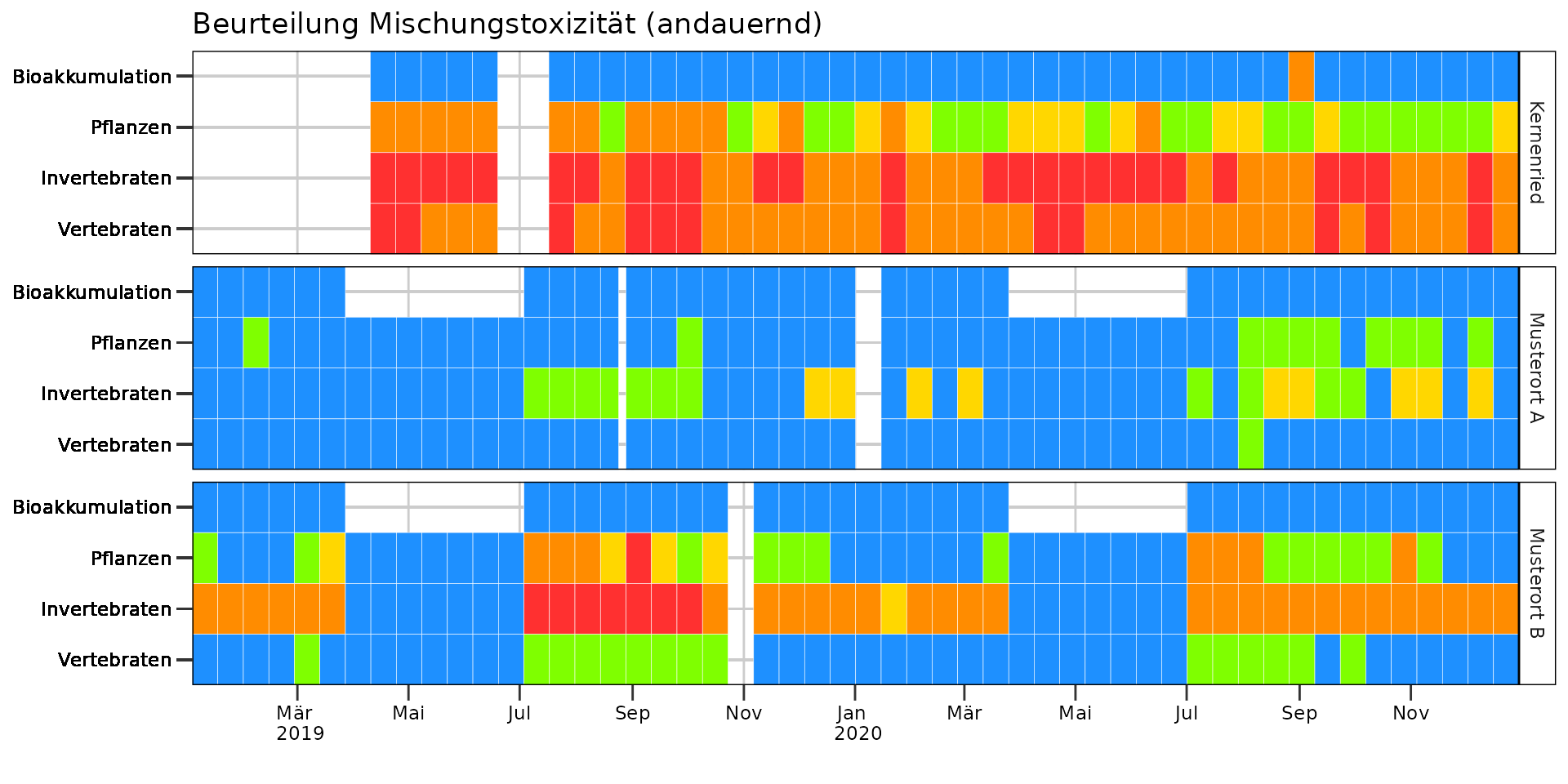

Der Verlauf von Mischungstoxizitäten kann auch einzeln visualisiert werden:

plot_misch_mixtox_verlauf(rq_ue_beispiel_mvwizr, modus = "andauernd")
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

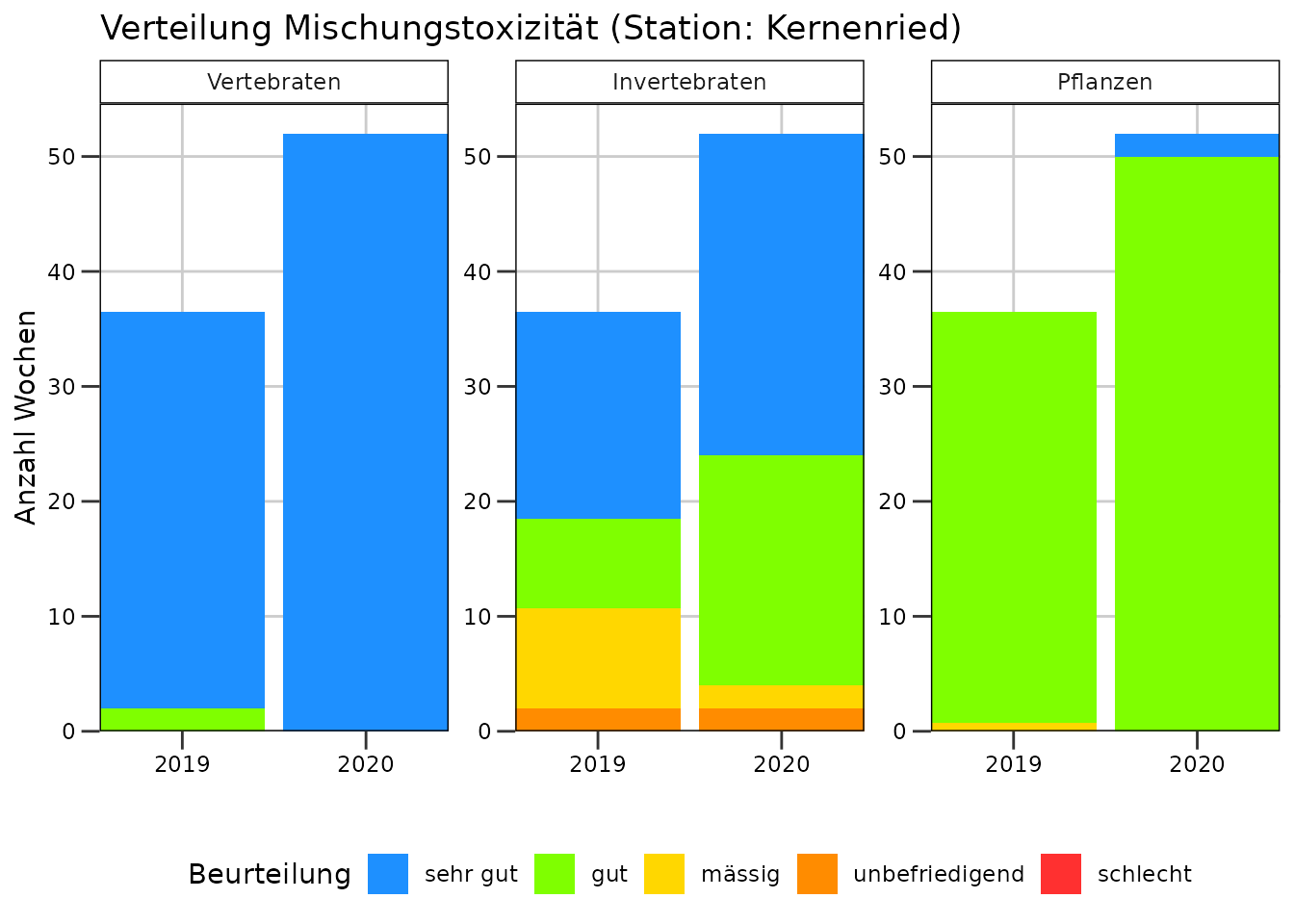

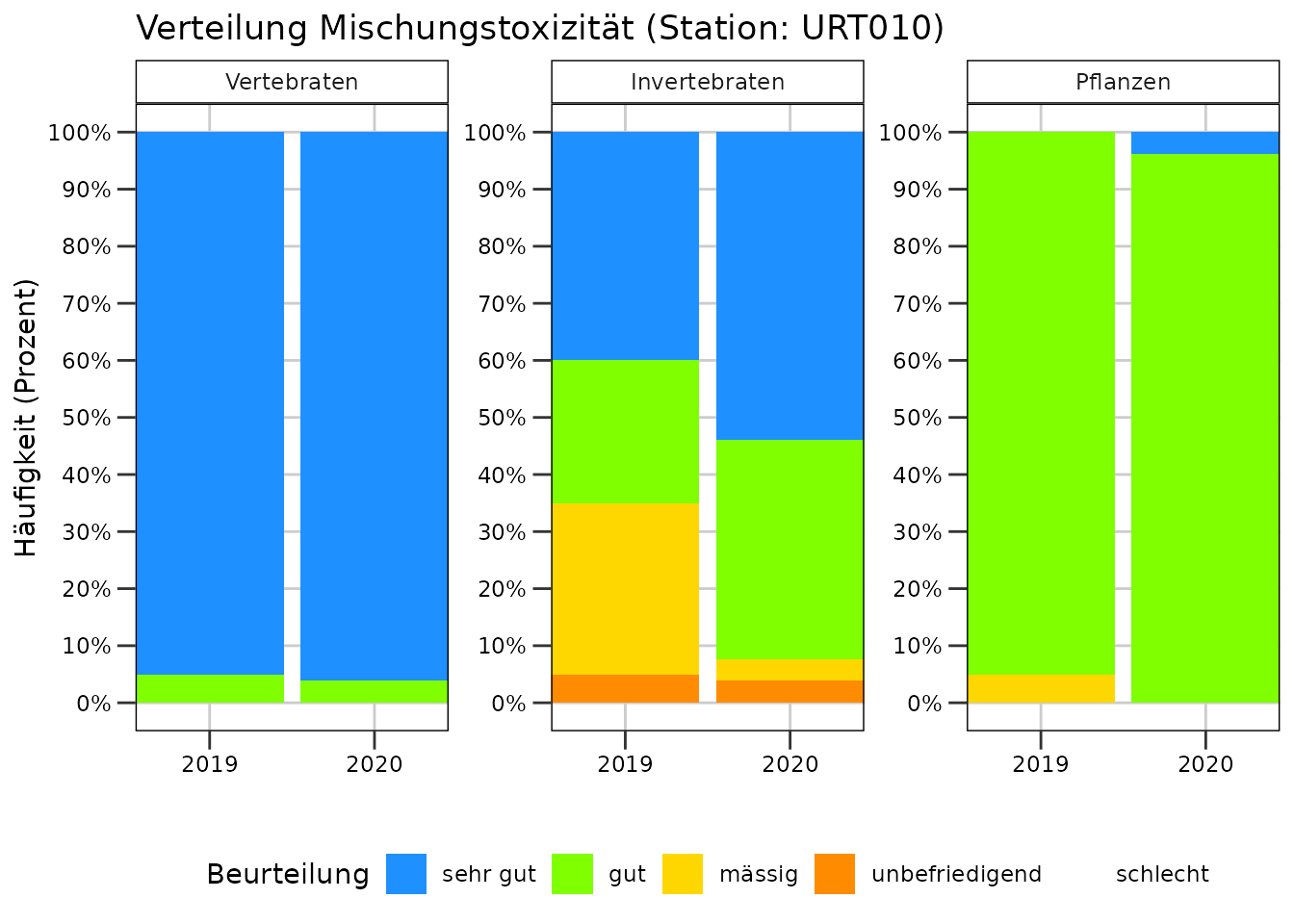

Schliesslich sind auch Zeitreihen der Häufigkeitsverteilung der verschiedenen Ökotox-Bewertungen möglich (folgend für kurzzeitige Verunreinigungen für die Station URT010):

plot_misch_mixtox_haeufigkeit(rq_ue_beispiel_mvwizr, stationscode = "URT010", modus = "kurzzeitig")
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

Stichproben

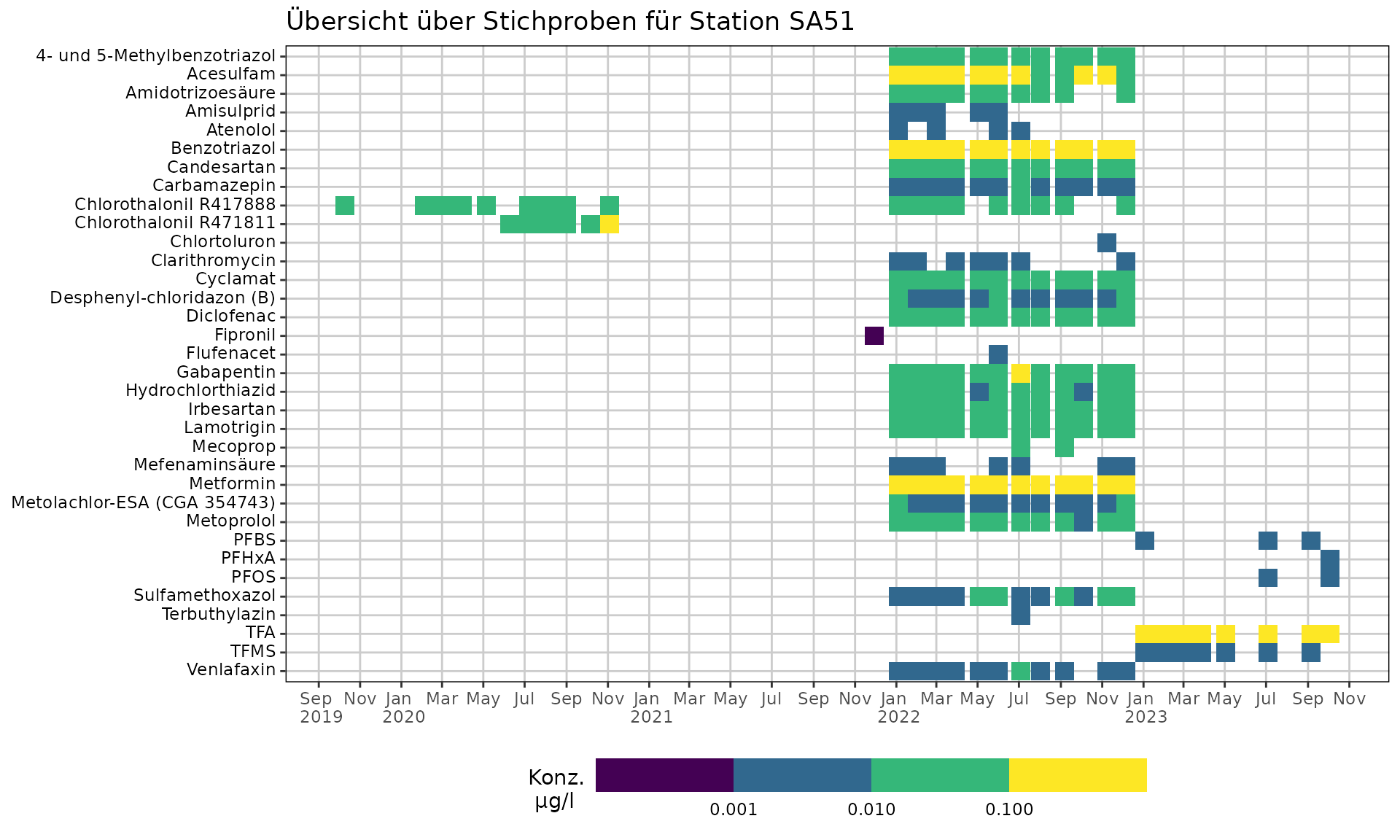

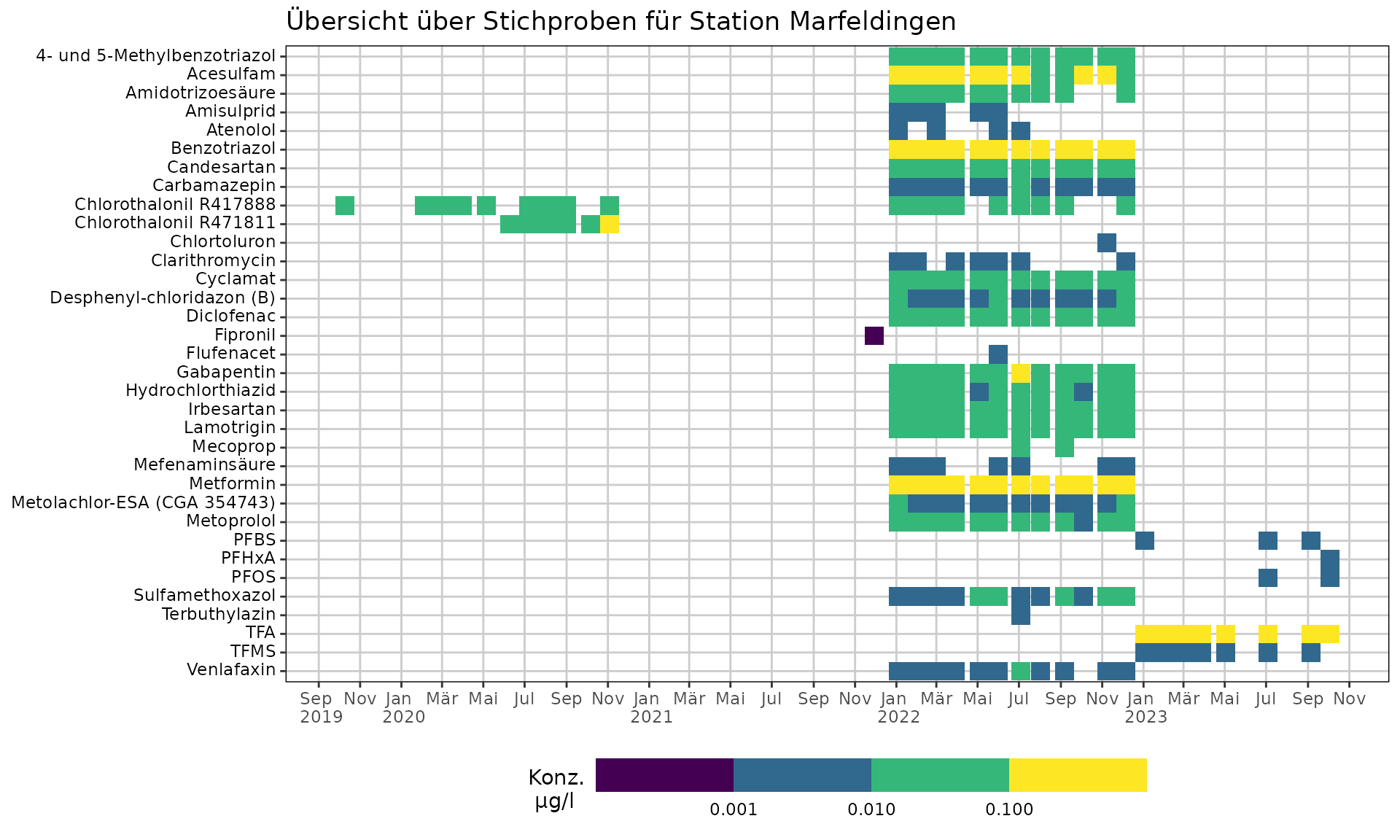

Stichproben können mittels Raster-Darstellung pro Station dargestellt werden, um rasch explorativ wichtige Substanzen zu identifizieren:

plot_stich_uebersicht(mvdaten_beispiel_mvwizr, stationscode = "SA51")
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored
#> Warning in (function (category = "LC_ALL", locale = "") : OS reports request to
#> set locale to "de_CH.utf8" cannot be honored

Einige Plotfunktionen, die für Mischproben konzipiert sind, akzeptieren auch Stichproben (siehe Hilfetexte der Funktionen).
